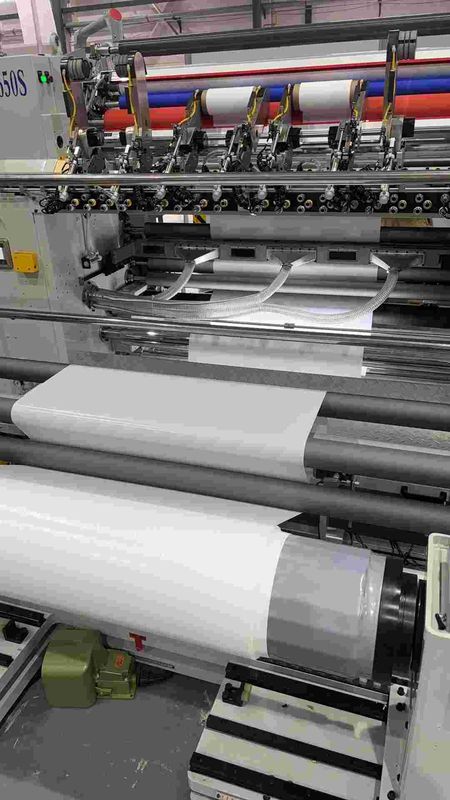

DSLS 시리즈 슬리터 리와인더 기계

이 장비는 주로 리튬 배터리 분리막 슬리팅 생산에 사용됩니다. 주요 작업은 원본 광폭 롤 리튬 배터리 분리막을 풀림, 전송 메커니즘 및 슬리팅 메커니즘을 통해 다양한 크기와 폭의 리튬 배터리 분리막으로 나누고, 권취 공정을 완료하는 것입니다.

• 기능

-수평 이동 및 전면 권취 모드

-대형 터치 스크린 HMI 운영 시스템

-풀림 및 권취 CNC AC 서보 드라이브

-수평 이동식 전기 제어 칼 홀더 슬리팅 모드 직선 칼 표준 구성

-풀림 자동 편차 보정

-권취 정전기 방지 기능

          공정 흐름도

풀림 → 보정 장치 → 전송 → 평탄화 → 원형 칼날 슬리팅 → 전송 → 필름 분리 → 상부 & 하부 권취
　　　　　　　　　　　　　　 ↳ 트리밍 폐기물

        장비 개략도

• 전기

1) 3상 x 400볼트 x 50Hz

2)  주위 온도: 15~45℃

3) 공기 습도: 40%~90%

4) 전압 변동:<±5%

일반 사양

기재: 배터리 분리막, 두께 5 µm – 25 µm

기재 폭: 최소 300 mm, 최대 1350 mm

권취 시스템: 듀얼 암 독립 권취 방식

슬리팅 시스템: 로터리 블레이드 슬리팅

슬리팅 폭:

단일 암 권취: 55 mm – 200 mm

표준 듀얼 암 동기 권취: 300 mm – 650 mm

풀림 직경: 최대 500 mm

권취 직경: 최대 400 mm

기계 속도: 최대 250 m/min

작동 속도*: 최대 150 m/min

*참고: 실제 작동 속도는 기재 특성, 두께 균일성, 슬리팅 폭 및 작업자 숙련도에 따라 다릅니다.

기계 치수 (근사치): 2500 mm (L) x 2800 mm (W) x 1500 mm (H) (최종 레이아웃 도면에 따름)

• 압축 공기

1) 수분, 먼지 및 오일이 없는 깨끗한 압축 공기

2) 압력 (장치 인터페이스 진입): 약 5-6 bar 게이지

3) 압축 공기 응축점: 5℃

• 장비 위치 지정

장비를 수평으로 조정한 후 압력판과 팽창 볼트로 고정합니다.

장비 목적 및 장점

DSLS-1500S 고성능 CNC 슬리팅 기계는 리튬 이온 배터리 분리막과 같은 유연한 재료의 슬리팅을 위해 특별히 설계되었습니다.

이 장비는 다음과 같은 주요 기능을 포함합니다.

독립 서보 제어 권취 시스템

대형 터치스크린 HMI (Human-Machine Interface)

풀림 및 권취 모두에 AC 서보 드라이브

로터리 블레이드 슬리팅 방식의 수평 이동식 칼 홀더

자동 풀림 장력 제어

자동 권취 장력 및 테이퍼 제어

권취 섹션의 정전기 제거 기능

결함 검사 시스템을 위한 설치 공간 확보

슬리팅 샤프트의 먼지 제거 시스템 (선택 사항)

양쪽 권취 측면의 접착 먼지 제거 시스템 (선택 사항)

• 기술 데이터
