부직포 슬리팅 머신 되감기 및 슬리팅 머신

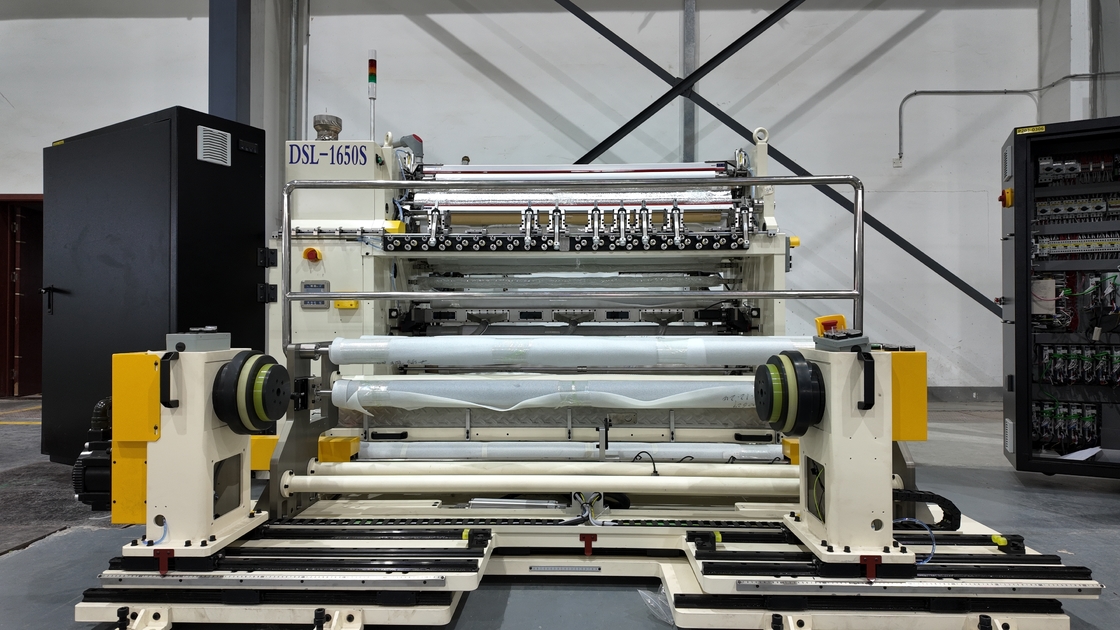

DSLS 시리즈 슬리터 리와인더 머신

이 장비는 주로 리튬 배터리 분리막 슬리팅 생산에 사용됩니다. 주요 작업은 원본 광폭 롤 리튬 배터리 분리막을 언와인딩, 전송 메커니즘 및 슬리팅 메커니즘을 통해 다양한 크기와 폭의 리튬 배터리 분리막으로 나누고, 와인딩 공정을 완료하는 것입니다.

• 기능

- 수평 이동 및 전면 와인딩 모드

- 대형 터치 스크린 HMI 운영 시스템

- 언와인딩 및 리와인딩 CNC AC 서보 드라이브

- 수평 이동식 전기 제어 칼 홀더 슬리팅 모드 직선 칼 표준 구성

- 언와인딩 자동 편차 보정

- 리와인딩 정전기 방지 기능

          공정 흐름도

언와인딩 → 보정 장치 → 전송 → 평탄화 → 원형 블레이드 슬리팅 → 전송 → 필름 분리 → 상부 & 하부 리와인딩
　　　　　　　　　　　　　　 ↳ 트리밍 폐기물

        장비 개략도

• 전기

1) 3상 x 400볼트 x 50Hz

2)  주위 온도: 15~45℃

3) 공기 습도: 40%~90%

4) 전압 변동:<±5%

일반 사양

기판: 배터리 분리막, 두께 5 µm – 25 µm

기판 폭: 최소 300mm, 최대 1350mm

와인딩 시스템: 듀얼 암 독립 리와인딩 방식

슬리팅 시스템: 로터리 블레이드 슬리팅

슬리팅 폭:

싱글 암 리와인딩: 55mm – 200mm

표준 듀얼 암 동기 리와인딩: 300mm – 650mm

언와인딩 직경: 최대 500mm

리와인딩 직경: 최대 400mm

기계 속도: 최대 250m/min

작동 속도*: 최대 150m/min

*참고: 실제 작동 속도는 기판 특성, 두께 균일성, 슬리팅 폭 및 작업자 숙련도에 따라 다릅니다.

기계 치수 (근사치): 2500mm (L) x 2800mm (W) x 1500mm (H) (최종 레이아웃 도면에 따름)

• 압축 공기

1) 수분, 먼지 및 오일이 없는 깨끗한 압축 공기

2) 압력 (장치 인터페이스 진입):  약 5-6 bar 게이지

3) 압축 공기 응축점: 5℃

• 장비 위치 지정

장비를 수평으로 조정한 후 압력판과 팽창 볼트로 고정합니다.

장비 목적 및 장점

DSL-1500S 고성능 CNC 슬리팅 머신은 리튬 이온 배터리 분리막과 같은 유연한 재료의 슬리팅을 위해 특별히 설계되었습니다.

이 장비는 다음과 같은 주요 기능을 포함합니다.

독립 서보 제어 리와인딩 시스템

대형 터치스크린 HMI (Human-Machine Interface)

언와인딩 및 리와인딩 모두에 대한 AC 서보 드라이브

로터리 블레이드 슬리팅 방식의 수평 이동식 칼 홀더

자동 언와인딩 장력 제어

자동 리와인딩 장력 및 테이퍼 제어

리와인딩 섹션의 정전기 제거 기능

결함 검사 시스템을 위한 설치 공간 예약

슬리팅 샤프트의 먼지 추출 시스템 (선택 사항)

양쪽 리와인딩 측면의 접착 먼지 제거 시스템 (선택 사항)

• 기술 데이터

경쟁 우위

1. 경쟁력 있는 가격으로 고품질 제품을 제공합니다.
2. 통관이 보장됩니다.
3. 좋은 애프터 서비스;
4. 유연한 지불 조건;
5. 우수한 제품과 효율적인 서비스를 통해 국내외에서 잘 알려져 있습니다.

우리 공장

우리 작업장

우리 고객

자주 묻는 질문

Q: Dongsheng은 공장입니까, 아니면 무역 회사입니까?
A: Dongsheng은 공장입니다.

Q: 공장은 어디에 있습니까? 주문하기 전에 방문할 수 있습니까?
A: 물론, 저희 공장 방문을 환영합니다. 저희 공장은 중국 안후이성 허페이에 위치해 있습니다.

Q: 어떤 국가에 수출했습니까?
A: 유럽, 미국, 일본, 한국, 인도 등 전 세계에 제품을 수출했습니다.

Q: 보증 및 애프터 서비스는 어떻습니까?
A: 모든 기계에 대해 12개월 보증 및 평생 기술 지원을 제공합니다.
문제 해결에 대한 솔루션은 48시간 이내에 제공되는 반면 응답은 12시간 이내에 제공됩니다.
