되감기 기계 종이 롤 슬리팅 머신 깨끗한 압축 공기

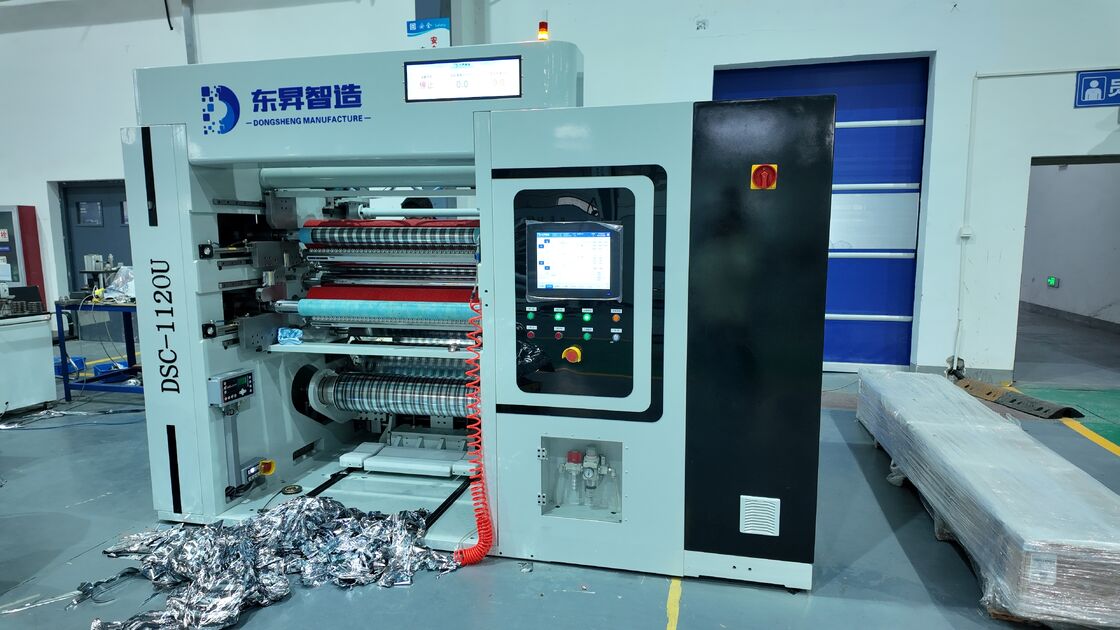

DSC 시리즈 슬리터 리와인더 기계​

이 장비는 주로 리튬 배터리 분리막 슬리팅 생산에 사용됩니다. 주요 임무는 풀림, 전달 메커니즘 및 슬리팅 메커니즘을 통해 원래의 넓은 압연 리튬 배터리 분리막을 다양한 크기와 너비의 리튬 배터리 분리막으로 나누고 권선 공정을 완료하는 것입니다.

• 기능

-수평 이동 및 전면 와인딩 모드

-대형 터치스크린 인간-기계 운영 체제

-CNC AC 서보 드라이브 풀기 및 되감기

-수평이동식 전기제어 칼 홀더 슬리팅 모드 직선 칼 표준 구성

-풀림 자동 편차 보정

- 되감기 정전기 방지 기능

          프로세스 흐름도

언와인딩 → 교정 장치 → 전송 → 평탄화 → 원형 블레이드 슬리팅 → 전송 → 필름 분리 → 상하 되감기
↳ 폐기물 정리

장비 개략도

• 전기

1) 3상 x 400V x 50Hz

2)주위 온도: 15~45℃

3)공기 습도: 40%~90%

4) 전압 변화: <±5%

일반 사양

기판: 배터리 분리막, 두께 5 µm – 25 µm

기판 너비: 최소 300mm, 최대 1350mm

와인딩 시스템: 듀얼 암 독립 되감기 방식

슬리팅 시스템: 회전 블레이드 슬리팅

슬리팅 폭:

단일 암 되감기: 55mm – 200mm

표준 이중 암 동기화 되감기: 300mm – 650mm

풀림 직경: 최대 500mm

되감기 직경: 최대 400mm

기계적 속도: 최대 250m/min

작동 속도*: 최대 150m/분

*참고: 실제 작동 속도는 기판 특성, 두께 균일성, 슬리팅 폭 및 작업자 기술 수준에 따라 다릅니다.

기계 크기(대략): 2500mm(L) x 2800mm(W) x 1500mm(H)(최종 레이아웃 도면에 따라 다름)

• 압축공기

1) 습기, 먼지, 기름이 없는 깨끗한 압축 공기

2) 압력(장치 인터페이스 입력): 약. 5-6 바 게이지

3)압축공기 응축점 : 5℃

• 장비 포지셔닝

장비를 수평으로 조정한 후 압력판과 확장 볼트를 사용하여 고정합니다.

장비 목적 및 장점

DSL-1500S 고성능 CNC 슬리팅 머신은 리튬 이온 배터리 분리막과 같은 유연한 재료를 슬리팅하기 위해 특별히 설계되었습니다.

장비에는 다음과 같은 주요 기능이 포함됩니다.

독립적인 서보 제어 되감기 시스템

대형 터치스크린 인간-기계 인터페이스(HMI)

풀기 및 되감기 모두를 위한 AC 서보 드라이브

회전칼날 슬리팅방식의 수평이동식 칼홀더

자동 풀림 장력 조절

자동 되감기 장력 및 테이퍼 제어

되감기 부분의 제전 기능

결함검사 시스템 설치 공간 확보

슬리팅 샤프트의 먼지 추출 시스템(옵션)

되감기 양면의 접착성 먼지 제거 시스템(옵션)

• 기술 데이터

경쟁 우위

1. 우리는 경쟁력 있는 가격으로 고품질의 제품을 제공합니다.
2. 통관이 보장됩니다.
3. 좋은 판매 후 서비스;
4. 유연한 지불 조건;
5. 우수한 제품과 효율적인 서비스로 국내외에서 잘 알려져 있습니다.

우리 공장

우리의 워크샵

우리의 고객

FAQ

Q: Dongsheng은 공장인가요 아니면 무역회사인가요?
A: Dongsheng은 공장입니다.

Q: 당신의 공장은 어디에 있습니까? 주문하기 전에 방문할 수 있나요?
A : 물론 저희 공장 방문을 진심으로 환영합니다. 저희 공장은 중국 안후이성 허페이에 위치하고 있습니다.

Q: 어느 국가에 수출했습니까?
A: 우리는 유럽, 미국, 일본, 한국, 인도 등 전 세계에 제품을 수출했습니다.

Q: 보증 및 판매 후 서비스는 어떻습니까?
A: 우리는 모든 기계류에 대해 12개월 보증 및 평생 기술 지원을 제공합니다.
12시간 이내에 답변이 가능하며, 문제 해결을 위한 솔루션은 48시간 이내에 제공됩니다.
